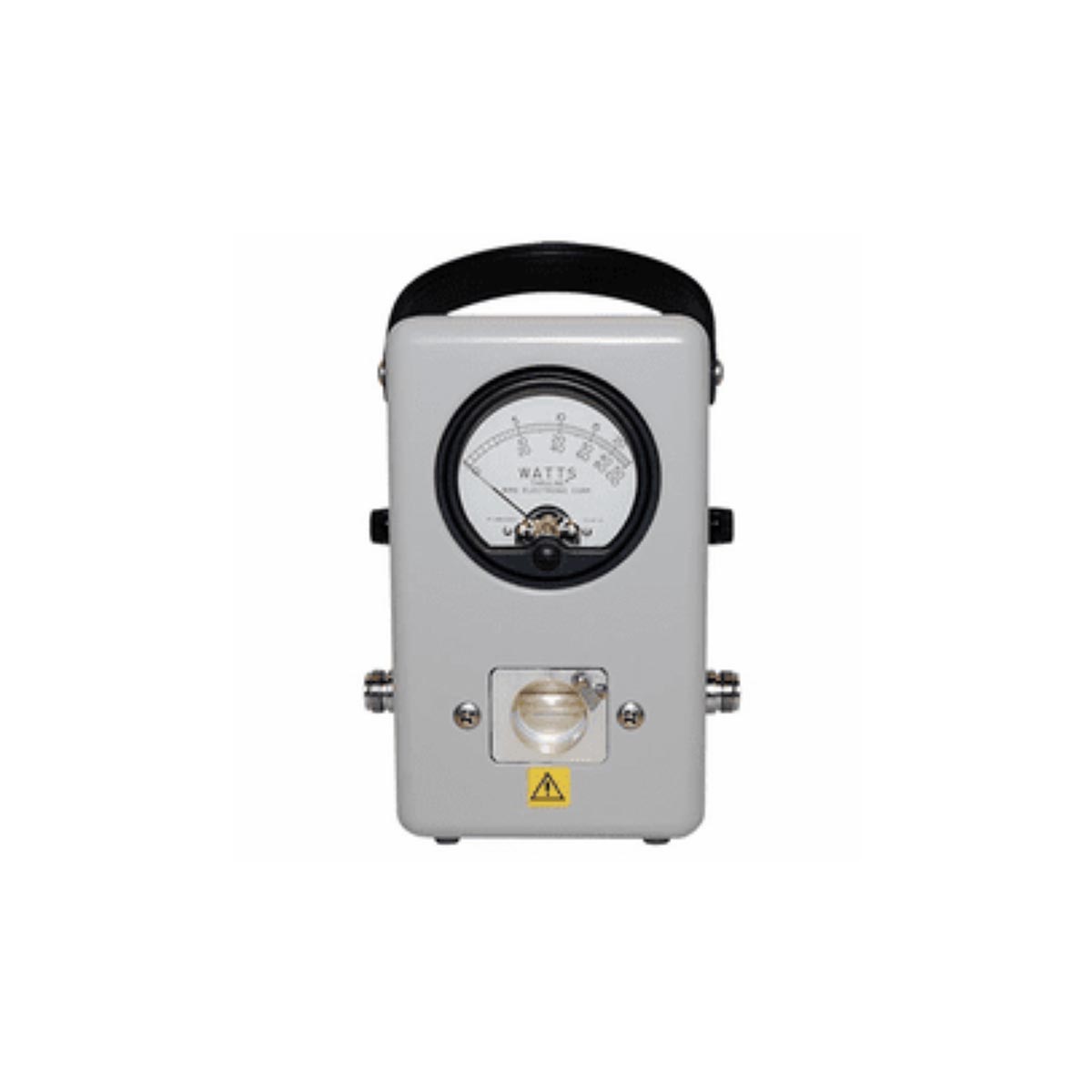

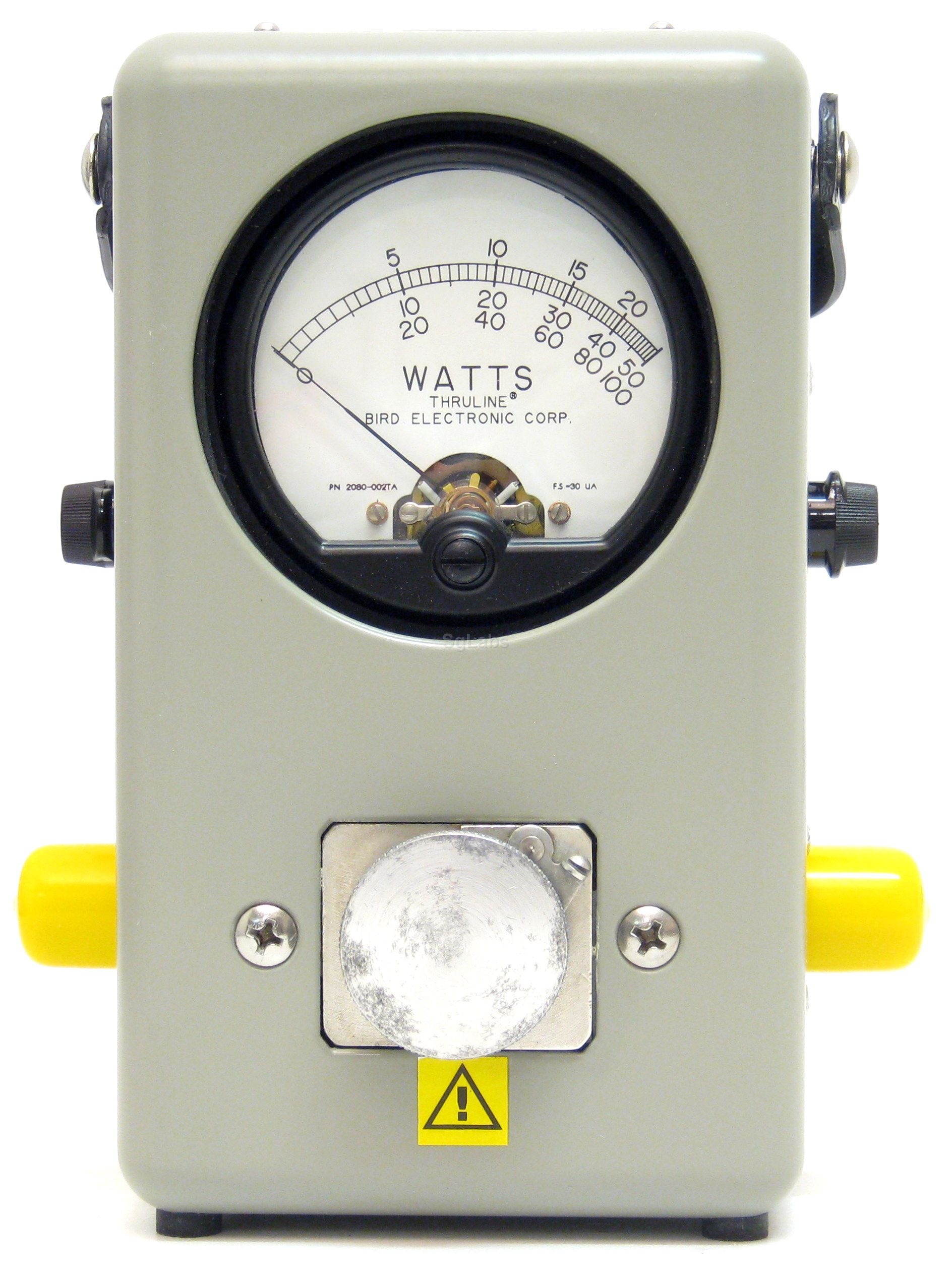

El Modelo 43 es un Wattimetro de RF tipo inserción, diseñado para medir la potencia de RF y el acoplamiento de carga en líneas de transmisión coaxial a 50 ohm.

Caracteristicas:
● Diseñado para ser utilizado con CW, AM, FM y modulación de televisión, pero no con modulación por impulsos. En aplicaciones de 50 ohm, tiene un VSWR máximo de 1.05 en frecuencias de hasta 1000 MHz.
● El medidor provee lecturas directas en Watts con escala extendida para facilitar la lectura y está graduada en 25, 50 y 100 en escala completa.
● Los elementos están disponibles en una variedad de rangos de potencia y frecuencia.
● Potencia: 100mW a 10 kW usando elementos de ensamble Bird.
● Frecuencia: 450 kHz a 2.7 GHz (dependiendo del elemento usado).
● Exactitud: ± 5% a escala completa.
WATTIMETRO MEDIDORES DE POTENCIA RF
● Potencia: 100mW a 10 kW usando elementos de ensamble Bird.
● Frecuencia: 450 kHz a 2.7 GHz (dependiendo del elemento).
● Mide potencia continua de salida o reflejada en líneas de transmisión coaxial bajo cualquier
condición de carga.
● BIRD 43. Wattimetro Bird. Requiere elementos de la tabla adjunta
● BIRD 43P. Igual a modelo 43; además, mide potencia pico verdadera de SSB, AM y señales de pulso
limitada. Utiliza los mismos elementos que el modelo 43.
● Exactitud: Modo CW: ± 5% a escala completa. Modo Pico: ± 8 a escala completa.
● 100E/CAL*: Elemento de alta precisión, 100 W, 400-1000 MHz, calibrado en fábrica.

WATTIMETRO DIRECCIONAL THRELINE DE BANDA ANCHA
● Frecuencia: 440-960 MHz.
● Potencia: Hasta 50 W, en 4 rangos (1.5, 5, 15, 50 W).
● Mide niveles de potencia de salida y reflejo utilizando un solo elemento ya incluido.
● Exactitud: ±6 % a escala completa (100-512 MHz).

▼ DESCARGAR FICHA TÉCNICA

▼ DESCARGAR TABLA DE TAPONES

El Modelo 43 es un Wattimetro de RF tipo inserción, diseñado para medir la potencia de RF y el acoplamiento de carga en líneas de transmisión coaxial a 50 ohm.
